Hallo Leute.
Hab ne fiese Grippe und deshalb Zeit ohne Ende. Um die zu nutzen schlag ich grad die Zeit damit tot, meine nächste Yacht zu planen.
Wird mal wieder ein kompletter Eigenbau.
Meine Idee mit der Mustang-Yacht, zu der ich'n Fred aufgemacht hab, hab ich verworfen. Eird nicht so, wie ich's mir vorgestellt hab.
Steckt jetzt zwar schon massig Zeit und Arbeit im Freship drin, aber was solls.

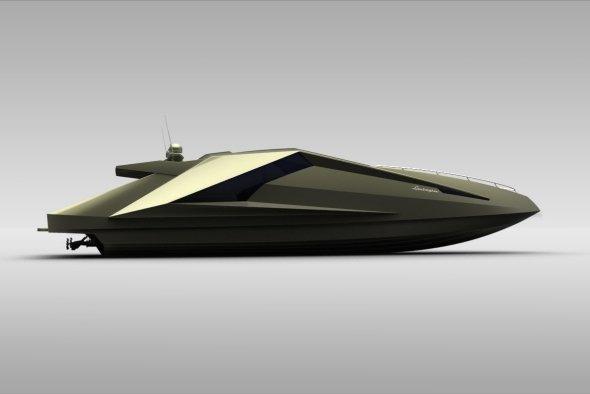

Was dazu kommt: Bin heut auf was anderes gestoßen. Und zwar die Lamborghini Yacht von Mauro Lecchi.
http://www.thecoolist.com/wp-content/upl...ro-lecchi_6.jpg
http://www.thecoolist.com/wp-content/upl...ro-lecchi_8.jpg
http://www.geekandhype.com/wp-content/up...ini-yacht-3.jpg
http://www.luxuo.com/wp-content/uploads/...cht-468x411.jpg
Sieht ein bißchen aus wie'n Sportschuh. Aber ich find das Teil total verschärft.
Es lag also nichts näher als Fotos zu sammeln und Freeship zu bemühen.
Genauere Daten und Maße gibt's zu der Yacht leider nicht. Deshalb frei Schnauze und Augenmaß.
Fast exakt 16 Stunden (bin noch nicht wirklich fit mit der Software) später kam auch was dabei raus. Is stellenweiße noch etwas fehlerhaft. Wird aber noch korrigiert.
Die Liegefläche auf'm Vordeck hab ich mal weggelassen. Is eigentlich unerheblich. Wenn das Boot im Bau is kommt das alles separat auf's Deck.
__________________
Modelle:
Graupner Portofino (leer)
Graupner Key West (Winterpause, wartet auf neuen Motor, sonst fertig)
Graupner (Jet) Star (fertig, heißt jetzt SANREMO)
NQD High-Wind Umbau (wird nie fertig, dient der Forschung)
In Bau: Lamborghini von Mauro Lecchi
Dieser Beitrag wurde 1 mal editiert, zum letzten Mal von captainboeff: 20.01.2011 01:41.
|
|
20.01.2011 01:39 |
|
|
Majoni 36
Hauptgefreiter
Dabei seit: 26.09.2008
Beiträge: 393
Vorname: Alex
Wohnort: Pforzheim
meine Galerie (0)
 |
|
Hallo Stefan,
Das Boot hat was. Gefällt mit gut.
Welche SW verwendest Du?
LG
Alex
__________________
Einer von den Sch(w)abenstammtischler
|
|
|
20.01.2011 09:20 |
|
|
dider
Kapitänleutnant
Dabei seit: 25.12.2003
Beiträge: 5.097
Vorname: Dieter
Wohnort: Duisburg
meine Galerie (20)
|
|
| RE: Lamborghini Yacht by Mauro Lecchi |
|
Zitat:
Es lag also nichts näher als Fotos zu sammeln und Freeship zu bemühen.
Ich glaube das steht hier,
|
|
|
20.01.2011 09:25 |
|
|
Majoni 36
Hauptgefreiter
Dabei seit: 26.09.2008
Beiträge: 393
Vorname: Alex
Wohnort: Pforzheim
meine Galerie (0)
|
|
Dieter, danke.
Irgendwie ist mir diese Zeile entgangen
LG
Alex
__________________
Einer von den Sch(w)abenstammtischler
|
|
|
20.01.2011 11:18 |
|
|
promocean
Kapitän zur See
Dabei seit: 03.02.2006
Beiträge: 3.220
Vorname: Ernst
Wohnort: Münsteraner im Allgäu
Skype Nick: dodgewatercar
meine Galerie (30)
|
|
Rattenscharfes Design!
Wenn Du die Umsetzung genau so gut hinkriegst, hast Du was Einmaliges geschaffen. Ich freu mich schon auf erste Fotos vom Bau!
__________________
MfG, Ernst
Das Vorteilhafte an Standmodellen ist, dass sie selten absaufen...
|
|
|
20.01.2011 23:20 |
|
|
captainboeff
Obergefreiter
Dabei seit: 18.12.2010
Beiträge: 232
Vorname: Stefan
Wohnort: Reutlingen
meine Galerie (5)
Themenstarter
|
|
Is das ein Lob an meine 3 Tage Freeship-Übung oder an Mauro Lecchi? :-)
Ja, also wenn's klappt, wird's ein Hingucker auf'm See.
Muss mich nur endlich mal zu ner Methode entschließen.
Ein herkömmlicher Bau, sprich Rumpf in Spantenbauweiße, danach separat den Aufbau, kann ich mir da abschminken. Das lässt das Design nicht zu.
Oder ich schneid die ganze Yacht virtuell in Scheiben. Längs horizontal, längs Vertikal oder halt Spanten. Dann wird geschichtet wie bei nem 3D Puzzle. Da werd ich Probleme mit der Symetrie kriegen.
Eigentlich funktioniert das alles nicht.
Deshalb wird es wohl auf nen Formenbau hinauslaufen. Und zwar zwei komplette Längshälften. Wie bei vielen der Revell-Modelle.
Ich drucke mir Halbspanten aus. Die gibt Freeship ja her (leider aber keine Flächen). Davon jede Menge.
Das Boot soll später ca.'n Meter lang werden. Um ne saubere Form zu kriegen werden's bestimmt 25 Spanten. Ich denk, je mehr davon, desto genauer wird alles.
Die Halbspanten verwende ich als Negative. Damit meine ich die umgekehrte Form, also wie bei nem Bootsständer.
Die werden alle auf ner Platte fixiert. Dann wird mit ABS, Pappe, Papier und Folie innen "beplankt". Je nachdem, wie's die einzelne Stelle erfordert.
Das ergibt also ne Negativform, die ich von innen laminieren kann.
So hab ich die glatte Oberfläche später außen. Also hoffentlich wenig Spachtel- und Schleifarbeit.
Ich werd beide Negativformen komplett synchron bauen. Jedes Stück, das zum Beplanken reinkommt, wird zweimal zugeschnitten, kommt direkt in je eine Form.
Ich denk, so erreich ich ne ausreichende Symethrie. Das Boot soll ja weder ne Schokoladenseite haben, noch ungewollt im Kreis fahren.
Wenn beide Hälften fertig sind, werden sie aufeinander gelegt und verklebt. Damit's hält, wird's noch dünn laminiert.
Dann schneid ich alles aus, wo später Fenster sitzen. Dann nochmal innen etwas laminieren.
Für sämtliche Ausbauten (Rc-Einbau und was mir noch so einfallen mag), bleiben halt dann nur noch die Fenster zum Reingreifen. Gut, dass die Yacht so ne gigantische Verglasung hat. Das Achterdeck wird wohl auch ein Deckel.
So weit zur Theorie. Und wie gesagt, so ganz entschlossen bin ich noch nicht.
Vielleicht kommt mir noch ne bessere Idee, das Ding umzusetzen.
Bin natürlich für Ideen aufgeschlossen. Gibt ja viele schlaue Köpfe hier.
__________________
Modelle:
Graupner Portofino (leer)
Graupner Key West (Winterpause, wartet auf neuen Motor, sonst fertig)
Graupner (Jet) Star (fertig, heißt jetzt SANREMO)
NQD High-Wind Umbau (wird nie fertig, dient der Forschung)
In Bau: Lamborghini von Mauro Lecchi
|
|
|
21.01.2011 01:23 |
|
|
captainboeff
Obergefreiter
Dabei seit: 18.12.2010
Beiträge: 232
Vorname: Stefan
Wohnort: Reutlingen
meine Galerie (5)
Themenstarter
|
|
Hab das Boot in Freeship und meine Gedanken grad nochmal etwas kreisen lassen. Muss mich korrigieren. Rumpf und Aufbau würden sich doch getrennt bauen lassen. So bin ich ja auch vorgegangen, als ich den Entwurf in der Software gemacht hab. Die einzige Stelle, an der der Aufbau wirklich in den Rumpf übergeht, is seitlich am Bug. Das ließe sich aber mit bissle Spachtel formen.
Ihr seht: alles noch etwas halbgar. Aber das reizt mich ja.
Fakt ist: Das Ding wird gebaut. Auf das WIE komm ich auch noch...
__________________
Modelle:
Graupner Portofino (leer)
Graupner Key West (Winterpause, wartet auf neuen Motor, sonst fertig)
Graupner (Jet) Star (fertig, heißt jetzt SANREMO)
NQD High-Wind Umbau (wird nie fertig, dient der Forschung)
In Bau: Lamborghini von Mauro Lecchi
|
|
|
21.01.2011 01:42 |
|
|
|
|
was du da vorhast, ist eine gute Idee. Bin schon aufn die ersten Fotos gespannt. werde diesen Beitrag weiter verfolgen. Grus Jens
__________________
Ohne Gewährleistung für die Richtigkeit der Angaben
Mit freundlichen Grüßen Jens Moderator
|
|
|
21.01.2011 07:08 |
|
|
captainboeff
Obergefreiter
Dabei seit: 18.12.2010
Beiträge: 232
Vorname: Stefan
Wohnort: Reutlingen
meine Galerie (5)
Themenstarter
|
|
Mein Gott, wieder ne Nacht durchgemacht.
War nach einigem Vergleichen mit den Fotos nicht mehr zufrieden mit meinem Design. Etliche Proportionen waren falsch, Details haben gefehlt. So fangen wir nicht an.
Also nochmal bei Null.
Diesmal sollte der Aufbau genügen. Der Rumpf, speziell das Unterschiff, sind ja nicht allzu spektakulär.
Außerdem kann Freeship mit dem neuen Entwurf mehr anfangen. Hab nen kompletten Satz Flächen, die ich später als Schablonen zum Beplanken nehmen kann. Farblich markiert weiß ich dann auch, was wohin gehört.
Wieder was vereinfacht.
Und so sieht das nun aus:
__________________
Modelle:
Graupner Portofino (leer)
Graupner Key West (Winterpause, wartet auf neuen Motor, sonst fertig)
Graupner (Jet) Star (fertig, heißt jetzt SANREMO)
NQD High-Wind Umbau (wird nie fertig, dient der Forschung)
In Bau: Lamborghini von Mauro Lecchi
|
|
|
21.01.2011 08:59 |
|
|
TomTheKraut
Hauptbootsmann
Dabei seit: 21.04.2008
Beiträge: 1.364
Vorname: Tom
Wohnort: Delbrück / Essen (pendelnd)
meine Galerie (20)
|
|
| Zitat: |
Original von captainboeff
[...]
Ich drucke mir Halbspanten aus. Die gibt Freeship ja her (leider aber keine Flächen). Davon jede Menge.
Das Boot soll später ca.'n Meter lang werden. Um ne saubere Form zu kriegen werden's bestimmt 25 Spanten. Ich denk, je mehr davon, desto genauer wird alles.
[...] |
Moinsen,
... nen Tip aus der CAD-Freiformflächen-Praxis: klemm den Strak an nicht zu viele Spanten, sonst werden auch kleinste Abweichungen der Spantenhöhe zu "Wellenreitern". Wenn Du die Kontrollpunkte zu dicht sitzen hast (also im Prinzip "zu genau" arbeitest), kriegst Du die Hüllfläche nie glatt.
Beispiel:
Du hast auf 1m Länge 24 Spanten.
Davon benutzt Du nur jeden vierten, um die Hüllfläche zu erzeugen - das gibt eine relativ weich geschwungene Fläche.
Die restlichen Spanten benutzt Du als visuelle Kontrolle.
In den Bereichen, wo Du starke Konturänderungen hast, kannst Du etwas enger gehen (z.B. jeden 2. Spant). Dafür kannst Du in Bereichen, die mit großen Radien krümmungsstetig laufen, die Spantabstände vergrößern (z.B. jeden 6. Spant).
__________________
Grüße vom Tom
---
Rückschläge sind Hypothekenzahlungen auf den Erfolg
Dieser Beitrag wurde 1 mal editiert, zum letzten Mal von TomTheKraut: 21.01.2011 09:14.
|
|
|
21.01.2011 09:13 |
|
|
captainboeff
Obergefreiter
Dabei seit: 18.12.2010
Beiträge: 232
Vorname: Stefan
Wohnort: Reutlingen
meine Galerie (5)
Themenstarter
|
|
Mh. Guter Einwand. Danke.
Dachte bisher, es wäre sinnvoll, die Spanten im gleichen Abstand zu positionieren. Aber entsprechend welche weg zu lassen, macht natürlich Sinn.
__________________
Modelle:
Graupner Portofino (leer)
Graupner Key West (Winterpause, wartet auf neuen Motor, sonst fertig)
Graupner (Jet) Star (fertig, heißt jetzt SANREMO)
NQD High-Wind Umbau (wird nie fertig, dient der Forschung)
In Bau: Lamborghini von Mauro Lecchi
|
|
|
21.01.2011 09:19 |
|
|
promocean
Kapitän zur See
Dabei seit: 03.02.2006
Beiträge: 3.220
Vorname: Ernst
Wohnort: Münsteraner im Allgäu
Skype Nick: dodgewatercar
meine Galerie (30)
|
|
| Zitat: |
Original von captainboeff
Is das ein Lob an meine 3 Tage Freeship-Übung oder an Mauro Lecchi? :-)
|
Ein Lob an dich natürlich. Deine grafische Umsetzung gefällt mir besser als das Bild vom Designer.
Ich würde den Rumpf seperat bauen und laminieren. Das Deck mit Schanzkleid wäre bei mir Form 2 und der eckige Überbau Form 3.
Am Beispiel deines Fotos "Vergleich3" würde ich die hellgrauen Formen (ab Dachkante nach hinten betrachtet) gesamt als "Deckel" bis zur Trennlinie Rumpf-Schanzkleid/Plicht mit Liegeflächen abnehmbar gestalten.
Um in den vorderen Rumpfbereich zu kommen, könnte man die vordere Sitzgruppe mit Vorbau als Einheit-Deckel abnehmbar bauen. Darunter einen hohen Süllrand, damit kein Wasser reinkommt. Zur Stabilisierung des Modells bleibt die Frontscheibe samt seitlichen/eckigen Rahmen stehen.
__________________
MfG, Ernst
Das Vorteilhafte an Standmodellen ist, dass sie selten absaufen...
|
|
|
21.01.2011 12:58 |
|
|
captainboeff
Obergefreiter
Dabei seit: 18.12.2010
Beiträge: 232
Vorname: Stefan
Wohnort: Reutlingen
meine Galerie (5)
Themenstarter
|
|
| Zitat: |
Original von promocean
Ein Lob an dich natürlich. Deine grafische Umsetzung gefällt mir besser als das Bild vom Designer.
|
Danke Dir.
Was vielleicht an einigen Veränderungen liegt, die ich vorgenommen hab.
Da mir abgesehen von den äußeren Abmessungen des Originals nur das Augenmaß bleibt, kann ich nicht erwarten, ne ECHTE Miniatur hinzubekommen.
Also gleich ne eigene Interpretetion.
Allerdings hat mir zum einen der erste Entwurf nicht gefallen, was die Frontparte angeht. Die is zu rundlich. Außerdem fällt die Silouette beim vorbild nach vorne hin ab, bei mir war alles ziemlich eben. Sah ihrgendwie aus wie der Schnabel von Donald Duck oder'n ausgelatschter Pantoffel.
Zweitens hat der erste Versuch zwar optisch was her gemacht, sobald man aber den Modus auf Drahtmodell umstellt sieht man die gigantischen Fehler. Überschneidende Flächen und Ähnliches. Da hätte mir Freeship nie was gegeben, womit ich arbeiten könnte.
Den zweiten Entwurf des Decks hab ich jetzt soweit fertig. Alle Teile sind farblich markiert, nach ihrer Position am Modell sortiert und in mehreren Dateien fertig zum Ausdrucken.
Da ich also jetzt die Flächen hab, seh ich zum Bau auch andere Möglichkeiten.
Wenn ich jedes Teil aus Balsa ausschneide kann ich's schon beinahe aufstellen wie'n Kartenhaus.
Wenn ich auf diese Art baue, kann ich auch ohne weiteres entsprechende Öffnungen des Decks einplanen.
Außerdem kann ich zumindest beim Decksaufbau auf die GFK Schweinereien verzichten.
Dann käme jetzt der Rumpf. Auf ins Freeship.
__________________
Modelle:
Graupner Portofino (leer)
Graupner Key West (Winterpause, wartet auf neuen Motor, sonst fertig)
Graupner (Jet) Star (fertig, heißt jetzt SANREMO)
NQD High-Wind Umbau (wird nie fertig, dient der Forschung)
In Bau: Lamborghini von Mauro Lecchi
Dieser Beitrag wurde 1 mal editiert, zum letzten Mal von captainboeff: 21.01.2011 21:21.
|
|
|
21.01.2011 21:21 |
|
|
captainboeff
Obergefreiter
Dabei seit: 18.12.2010
Beiträge: 232
Vorname: Stefan
Wohnort: Reutlingen
meine Galerie (5)
Themenstarter
|
|
Ich nähere mich dem Ziel. Zumindest was die Theorie betrifft.
Hab in meinem alten Entwurf alles außer dem Rumpf, speziell dem Unterschiff entfernt.
Den neuen Entwurf des Aufbaus hab ich eingefügt. Alles entsprechend skaliert und aufeinander abgestimmt. Jetzt stimmen sämtliche Proportionen und Details.
Alles, was mir am Original nicht so wirklich gefällt is abgewandelt. Ich bau trotz aller Liebe zum Detail nix, was mich nicht überzeugt.
Den Aufbau kann ich mir, wie schon erwähnt, als Flächen einzeln ausdrucken. Originalgröße. Für den Rumpf drucke ich mir Spanten aus.
Gibt Freeship alles her, muss nur noch nen Drucker finden, der mir mehr als DIN A4 rauslässt. Will nicht unnötig puzzeln.
Muss mich nur entscheiden, wohin es mit dem Projekt gehen soll. Das Vorbild (, welches nur virtuell existiert,) hat 15 Meter Länge. Find ich persönlich eigentlich mickrig. Man könnte sich das Modell aber größer denken. Sagen wir mal zu ner 30-Meter-Yacht. Das Design lässt das zu.
Desweiteren muss ich mich zu den Materialien entschließen.
Ich mag keine allzu schweren Boote. Erstens wegen dem Leistungsgewicht. Zweitens is mein Fahrgewässer 2km entfernt. Also zu nah ums Auto anzumachen.
Bei 1,0-1,3 Metern will ich auf maximal rund 4 kg kommen. Fahrbereit mit Lopos.
Beim Decksaufbau wird's wohl auf Balsa und ABS hinauslaufen. Damit arbeite ich gern und das Gewicht stimmt auch.
Den Rumpf will ich entweder,wie schon gesagt, mit ner Negativform laminieren, oder aus Balsa bauen.
Depron reizt mich allerdings auch tierisch.
Was meint ihr?
__________________
Modelle:
Graupner Portofino (leer)
Graupner Key West (Winterpause, wartet auf neuen Motor, sonst fertig)
Graupner (Jet) Star (fertig, heißt jetzt SANREMO)
NQD High-Wind Umbau (wird nie fertig, dient der Forschung)
In Bau: Lamborghini von Mauro Lecchi
|
|
|
22.01.2011 02:06 |
|
|
AStreety
Admiral
Dabei seit: 08.10.2003
Beiträge: 2.383
Vorname: Armin
Wohnort: Venwegen
Skype Nick: arminsallakhi
meine Galerie (126)
|
|
Wirklich sehr geiles Projekt !!!
Kann kaum erwarten die ersten Bilder zu sehen ...
Wünsche dir viel Erfolg
__________________
Ahoi
AStreety ( Admin )
-----------------------------------------------------------
besucht mal den Shop : RC-Modellbaushop-24
|
|
|
22.01.2011 08:53 |
|
|
|
|
|
  |
Impressum | Sitemap Board
WAP-ZUGANG für Mobil-Geräte
|
